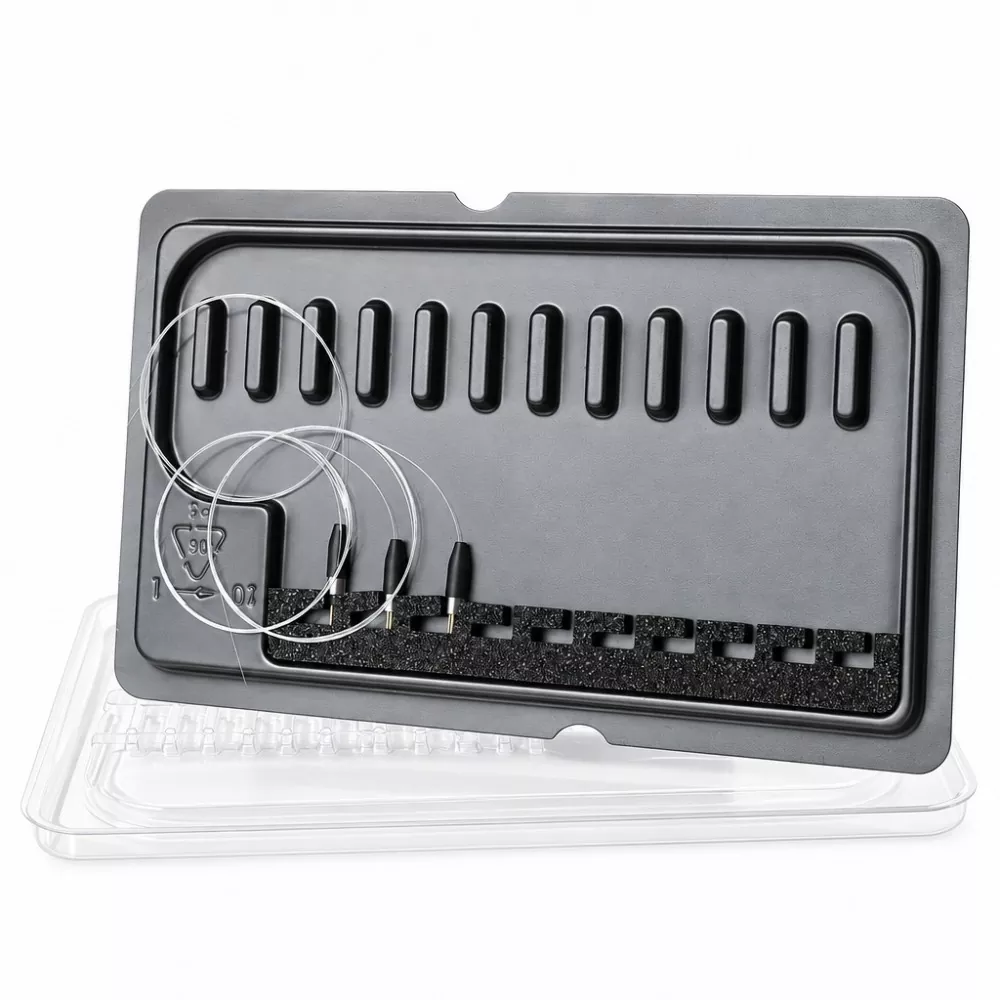

En tant que fabricant professionnel chinois, Shunxin souhaite vous proposer un emballage thermoplastique antistatique pour fibre optique, qui est un plateau thermoformé fabriqué à partir de feuilles PET ou PS pour la manipulation, le stockage et le transport de composants de fibre optique. Les options de résistance de surface disponibles incluent la qualité antistatique (10⁹~10¹¹Ω), la qualité semi-conductrice (10⁶~10⁹Ω) et la qualité conductrice (10³~10⁶Ω). Contrairement aux plateaux de composants électroniques standard, cet emballage de fibre optique intègre des rainures d'enroulement de câble dédiées et des fentes de positionnement de connecteur surélevées pour aider à protéger la courbure de la fibre et les faces d'extrémité des connecteurs. Les configurations des connecteurs FC, SC, LC, ST et MPO/MTP peuvent être personnalisées.
La face d'extrémité du connecteur est une interface optique essentielle, et les rayures, la poussière ou la contamination peuvent affecter la qualité de la connexion et la transmission optique. L'emballage thermoplastique antistatique pour fibre optique Shunxin utilise des fentes de positionnement surélevées pour maintenir les extrémités des connecteurs à l'écart du contact direct avec la surface du plateau, contribuant ainsi à réduire la friction, la contamination et les dommages liés à la manipulation. Le matériau antistatique contribue également à réduire l'attraction électrostatique de la poussière, ce qui rend le plateau adapté aux modules optiques, aux cordons de brassage à fibre optique et à d'autres composants de communication optique.
Les cordons de brassage à fibre optique combinent des connecteurs avec des câbles à fibre relativement longs, de sorte qu'une flexion incontrôlée pendant l'emballage ou le transport peut créer une contrainte mécanique excessive. Le plateau intègre des rainures d'enroulement incurvées pour organiser l'excès de fibre et maintenir un chemin de courbure contrôlé. Le rayon de la rainure peut être conçu en fonction des spécifications du câble et du rayon de courbure minimum requis, contribuant ainsi à protéger la fibre pendant la manipulation et le transport.
Différents connecteurs de fibre optique nécessitent différentes dimensions de positionnement et structures de rétention. Shunxin peut personnaliser des emplacements dédiés pour les connecteurs FC, SC, LC, ST et MPO/MTP, avec des configurations pour les produits monocœur, double cœur et multicœur. Le positionnement des connecteurs peut être développé selon des dessins de produits ou des échantillons physiques pour améliorer l'ajustement et la stabilité pendant l'emballage.
Le plateau peut être fourni avec différents niveaux de résistance de surface en fonction des exigences de protection électrostatique des composants emballés. Les options disponibles vont de 10³Ω à 10¹¹Ω, permettant de sélectionner la structure de l'emballage et les spécifications des matériaux pour différents produits de communication optique et environnements de manipulation.
Shunxin utilise le thermoformage sous vide pour produire des emballages de fibres optiques avec des dimensions de plateau, des canaux de câbles, des emplacements de connecteur et des zones de positionnement de produit personnalisés. La structure peut être développée autour de la forme et de la quantité des composants emballés pour améliorer l'organisation tout en rendant la manipulation et le transport plus pratiques.
1. Cordons de brassage à fibre optique :Organise et protège les cordons de brassage pendant le stockage, la manipulation et le transport.
2. Connecteurs de fibre optique :Fournit un positionnement dédié pour les connecteurs FC, SC, LC, ST et MPO/MTP.
3. Modules optiques :Convient pour l'emballage de modules optiques nécessitant un positionnement contrôlé et une protection électrostatique.
4. Émetteurs-récepteurs à fibre optique :Protège les composants de l'émetteur-récepteur du contact direct et aide à maintenir un emballage organisé.
5. Composants de fibre de centre de données :Utilisé pour le stockage et le transport de composants de fibre optique et de pièces de rechange.
6. Équipement de communication optique :Plateaux personnalisés pour les composants liés à la fibre utilisés dans l'assemblage d'équipements de télécommunications et de réseau.
7. Composants optoélectroniques :Convient pour l'emballage structuré de pièces optiques et optoélectroniques sensibles.
1. Environnement de stockage :Conservez les plateaux dans un entrepôt frais, sec et propre, à l’abri de la lumière directe du soleil et de la chaleur excessive. Évitez les conditions qui pourraient affecter le matériau ou les propriétés antistatiques.
2. Empilage :Empilez les plateaux vides uniformément et évitez les hauteurs excessives ou les chargements inégaux. Pour les plateaux chargés, utilisez les structures de positionnement conçues pour maintenir un bon alignement pendant le stockage et le transport.
3. Entretien antistatique :Lorsque la résistance de la surface est critique, testez périodiquement des échantillons représentatifs avec un appareil de mesure de résistance approprié et comparez les lectures avec la qualité de matériau spécifiée.
4. Protection d'extrémité :Placez et retirez soigneusement les connecteurs de fibre optique. Évitez tout contact direct entre les extrémités du connecteur et les surfaces dures ou les zones contaminées.
5. Contrôle des contaminations :Gardez les plateaux propres et protégés de la poussière, de l'huile et d'autres contaminants. Des sacs antistatiques ou tout autre emballage secondaire approprié peuvent être utilisés pendant le stockage si nécessaire.
6. Inspection avant utilisation :Vérifiez la surface du plateau, les zones de positionnement des connecteurs et les rainures de câbles avant utilisation. Pour les applications d'emballage contrôlées, vérifiez que le matériau répond à la plage de résistance de surface spécifiée.
R : L’emballage de la fibre optique doit gérer à la fois le connecteur et le câble à fibre connecté. Le plateau de Shunxin utilise des fentes de positionnement de connecteur dédiées pour garder les extrémités éloignées du contact direct et des rainures d'enroulement incurvées pour organiser le câble tout en contrôlant son chemin de courbure. Ces fonctionnalités sont conçues spécifiquement pour les cordons de brassage à fibre optique et les composants optiques associés.
R : La plage de résistance appropriée dépend des exigences de protection électrostatique du produit emballé et de l'environnement de manipulation. Shunxin peut fournir des options de matériaux antistatiques, semi-conducteurs ou conducteurs de 10³Ω à 10¹¹Ω selon les exigences spécifiées.
R : Des fentes de positionnement surélevées dédiées maintiennent les faces d'extrémité du connecteur séparées de la surface du plateau principal, réduisant ainsi le risque de friction directe et de contamination par contact pendant la manipulation. Un placement et un retrait corrects des connecteurs sont également recommandés.
R : Oui. Shunxin peut concevoir des emplacements et des configurations de positionnement dédiés pour les connecteurs FC, SC, LC, ST et MPO/MTP. Les configurations monocœur, double cœur et multicœur peuvent également être personnalisées en fonction de la structure du produit. Des échantillons de connecteurs, des dessins ou des données dimensionnelles peuvent être fournis pour le développement.
R : Oui. La rainure d'enroulement peut être personnalisée en fonction de la longueur de la fibre, du diamètre du câble, des dimensions du plateau et du rayon de courbure minimum requis, permettant ainsi d'organiser l'excédent de câble sans créer de courbure inutile.
R : Les feuilles PET et PS sont disponibles pour différentes exigences d'emballage. Les spécifications du matériau peuvent être sélectionnées en même temps que la résistance de surface, la transparence, la rigidité et la conception structurelle requises.
