Que devez-vous savoir sur les emballages thermoplastiques antistatiques pour l’électronique ?

Que doit contrôler l’emballage ESD ?

L'emballage électronique fait partie du système de manutention autour d'un composant. Lorsque ce composant est sensible aux événements électrostatiques, le plateau doit fournir un comportement électrique prévisible en plus de son organisation physique. C'est pourquoi les emballages ESD doivent être spécifiés par le biais de caractéristiques mesurables de matériaux et de surfaces plutôt que par leur seule apparence.

La charge statique peut se développer à cause du contact et de la séparation entre différents matériaux, des mouvements lors de la manipulation, de la friction et d'autres activités de fabrication courantes. Un composant sensible peut passer par de nombreuses étapes avant l'assemblage final, l'emballage peut donc être ouvert, transféré, empilé et réutilisé plusieurs fois. Chaque étape crée des opportunités de conditions électrostatiques incontrôlées si l’emballage n’a pas été conçu de manière appropriée.

La structure de l'emballage influence également le mouvement du produit. Un plateau doté de cavités dédiées peut maintenir les composants individuels séparés et réduire les contacts inutiles entre les pièces voisines. Pour les connecteurs, les capteurs, les composants liés aux PCB et autres produits de précision, un positionnement contrôlé peut rendre la manipulation manuelle et sur la chaîne de production plus ordonnée.

Un emballage électronique efficace combine contrôle électrostatique et organisation physique. Aucune de ces fonctions ne doit être traitée comme une fonctionnalité isolée.

Il est également important de comprendre que tous les composants électroniques n’ont pas la même sensibilité ou les mêmes exigences de manipulation. Les boîtiers de semi-conducteurs, les connecteurs, les capteurs, les modules optiques et les cartes de circuits imprimés assemblés peuvent différer en termes de poids, de forme, de surfaces exposées et d'environnement de processus. L'emballage doit donc être développé autour du produit lui-même plutôt que de s'appuyer sur une structure de barquette universelle.

• Comportement ESD défini :les caractéristiques électriques doivent être spécifiées en fonction des exigences des composants et du processus.
• Positionnement stable :des cavités individuelles peuvent limiter les mouvements indésirables lors de la manipulation.
• Structure appropriée :l'épaisseur, la profondeur et la géométrie des parois doivent correspondre au produit physique.
• Compatibilité des processus :l’empilage, l’emboîtement, l’inspection et la manipulation le long de la ligne doivent être pris en compte dès le début.

Quels thermoplastiques conviennent aux différentes applications ESD ?

La sélection des thermoplastiques affecte bien plus que le comportement électrique. Il détermine également la rigidité, la résistance aux chocs, la flexibilité, la transparence, le comportement en température, l'apparence et les caractéristiques de formage. Pour les plateaux électroniques, ces propriétés doivent être considérées ensemble car un matériau offrant une fonctionnalité souhaitable peut introduire des limitations dans un autre domaine.

PP pour manipulations répétées

Le PP est utile lorsqu'un plateau nécessite une combinaison de résistance à la fatigue en flexion, de résistance aux chutes et de résistance à la température. Ces caractéristiques sont pertinentes dans les applications où le plateau peut être chargé, transféré, empilé ou renvoyé de manière répétée vers une zone de production.

Les environnements SMT peuvent impliquer des manipulations fréquentes et des mouvements organisés entre les étapes du processus. Une structure à base de PP peut être envisagée lorsque l'emballage doit tolérer un usage répété tout en conservant ses caractéristiques électrostatiques définies.

ANIMAL DE COMPAGNIE pour la transparence et la rigidité

Le PET offre une transparence élevée et une bonne dureté, ce qui le rend utile là où l'inspection des composants et la visibilité du produit sont importantes. Un plateau transparent peut permettre aux opérateurs d'identifier plus facilement la disposition des composants sans retirer chaque élément de sa position.

La visibilité peut également prendre en charge les flux de travail orientés inspection. Lorsque le concept d'emballage permet aux opérateurs de voir directement le produit, le plateau peut assurer l'organisation tout en préservant une vue claire du composant.

PS pour les structures générales de plateaux

Le PS est relativement fragile et sa transparence est légèrement inférieure à celle du PET. Il peut néanmoins être envisagé pour des plateaux de retournement de composants électroniques à usage général dont la structure globale et l'environnement de manipulation sont compatibles avec ses caractéristiques.

Le bon choix ne doit pas être basé uniquement sur le nom du matériau. Le poids réel du composant, les dimensions de la cavité, l'impact attendu, les conditions de température, les exigences de transparence et la fréquence de manipulation prévue influencent tous la sélection.

En pratique, les performances électriques doivent rester liées aux performances mécaniques. Une barquette peut avoir la plage de résistance souhaitée mais être néanmoins mal adaptée au produit si sa forme, sa flexibilité ou son comportement en température ne correspondent pas à l'environnement de manipulation.

Comment spécifier la résistance de surface ?

La résistance de surface est l'un des paramètres techniques centraux des emballages ESD car elle fournit un moyen mesurable de décrire le comportement électrique du matériau d'emballage. La plage cible doit être sélectionnée en fonction des exigences ESD du composant et de l'environnement de manipulation environnant.

Un programme d'emballage personnalisé peut spécifier une résistance de surface de 1,0×10⁴Ω à 1,0×10¹¹Ω. Cette plage couvre plusieurs exigences de contrôle électrostatique, mais l'existence d'une large plage ne signifie pas qu'une valeur convient automatiquement à chaque application.

Différents environnements de fabrication électronique peuvent avoir des exigences différentes en matière de contrôle de charge, de manutention des matériaux et d'intégration des processus. Un plateau utilisé pour le renouvellement général des composants peut avoir des spécifications différentes d'un plateau utilisé pour l'inspection sensible, la manipulation automatisée ou l'emballage de composants avec des structures conductrices exposées.

Commencez par les exigences en matière de composants

La première question devrait être de savoir quel niveau de contrôle ESD est requis par le composant et le processus de manipulation. Les spécifications d'emballage devraient alors être développées autour de cette exigence plutôt que de sélectionner une valeur électrique simplement parce qu'elle est couramment utilisée.

Considérez le système d'emballage complet

Le plateau n'est qu'un élément de l'environnement de l'emballage. Les cartons extérieurs, les matériaux de rembourrage, les séparateurs, les surfaces de travail, les équipements de manutention et autres composants d'emballage peuvent également influencer les conditions électrostatiques autour du produit.

Cela rend la réflexion au niveau du système importante. Un plateau avec une caractéristique de résistance contrôlée doit toujours être intégré dans un processus de manipulation qui reconnaît le comportement électrique des matériaux et équipements environnants.

Relier la résistance à la géométrie

Les spécifications électriques ne doivent pas amener les ingénieurs à négliger la protection physique. La profondeur de la cavité, l'espacement des parois et la structure de positionnement doivent protéger le composant tout en préservant la fonction électrostatique requise.

• Définissez la plage de résistance requise :Connectez la valeur cible aux exigences réelles de protection ESD.
• Maintenir le composant dans une position contrôlée :utiliser des cavités et des fonctionnalités de localisation si nécessaire.
• Passez en revue l’environnement de gestion complet :considérez les autres matériaux et équipements qui interagissent avec le plateau.
• Vérifiez le produit fini :utiliser un équipement de test de résistance approprié pour vérifier que les caractéristiques électriques spécifiées sont atteintes.

Une spécification mesurable facilite également la communication entre les concepteurs d’emballages, les fabricants de composants et les équipes de production. Au lieu de décrire un plateau uniquement comme « antistatique », le projet peut identifier la plage de résistance prévue et la construction matérielle requise pour y parvenir.

Comment concevoir un plateau ESD ?

Le contrôle électrique n’est qu’une partie du problème de conception. Un plateau électronique doit également maintenir le composant en toute sécurité, permettre un chargement et un déchargement pratiques, s'adapter aux équipements de manutention et rester compatible avec les exigences d'empilage ou d'emboîtement.

1. Définir l'enveloppe du produit

Commencez par les dimensions exactes du composant. Enregistrez la longueur, la largeur, la hauteur, le diamètre, les saillies, les emplacements des connecteurs, les surfaces sensibles et toutes les zones qui ne doivent pas entrer en contact avec le plateau.

Pour les assemblages électroniques irréguliers, les informations de conception utiles peuvent inclure plusieurs dimensions transversales plutôt qu'une seule taille globale. Cela peut être particulièrement important pour les connecteurs, les capteurs et les assemblages PCB comportant des composants saillants.

2. Construisez la cavité autour du produit

Une cavité dédiée permet de contrôler la position de chaque pièce tout en créant une séparation entre les composants voisins. La géométrie de la cavité doit équilibrer la rétention et l'accessibilité. Un positionnement trop lâche peut permettre un mouvement, tandis qu'une géométrie trop restrictive peut rendre le chargement et le déchargement difficiles.

3. Tenez compte de l’épaisseur des parois

L'épaisseur de la paroi influence la rigidité, le poids et le comportement au formage des plateaux. Les grandes cavités et les structures profondes peuvent nécessiter une attention particulière à la répartition des matériaux lors du thermoformage. L'épaisseur doit donc être évaluée en fonction de la direction de formage et de la géométrie finale du plateau.

4. Ajouter des fonctionnalités d'empilage ou d'imbrication

Les plateaux électroniques réutilisables doivent souvent être empilés lorsqu’ils sont chargés et emboîtés lorsqu’ils sont vides. Ces fonctionnalités peuvent réduire la complexité du stockage et améliorer l'efficacité de la manipulation, mais la géométrie doit être conçue de manière à ce que les plateaux empilés restent stables et que les cavités n'interfèrent pas les unes avec les autres.

5. Protégez les surfaces sensibles

Les composants peuvent avoir des boîtiers, des connecteurs, des lentilles, des broches ou des surfaces finies exposés qui nécessitent un contact contrôlé. Le cas échéant, le plateau peut être configuré avec des inserts de protection ou des caractéristiques de rembourrage sélectionnées afin que le produit soit soutenu sans contact inutile avec la surface.

6. Planifier une gestion automatisée

Les usines d'électronique peuvent déplacer les plateaux manuellement, à l'aide de chariots, de convoyeurs ou d'équipements de manutention automatisés. La structure du plateau doit être compatible avec le processus prévu, y compris les points d'accès, la hauteur d'empilage, l'orientation et la direction de chargement.

Les conceptions de plateaux les plus fiables sont donc spécifiques à l'application. Ils ne s'appuient pas sur un modèle de cavité fixe lorsque le produit lui-même a une forme unique ou une exigence de manipulation particulière.

Pourquoi le thermoformage est-il utile pour les plateaux électroniques ?

Le thermoformage est particulièrement utile lorsque les emballages électroniques nécessitent des cavités personnalisées, de grandes surfaces, des contours incurvés ou des plateaux de grandes dimensions. Une feuille thermoplastique chauffée peut être formée sur un outillage pour créer une structure spécifique au produit sans imposer à chaque application un petit format standard.

Ceci est important pour l'électronique car l'emballage des composants peut varier de petites pièces individuelles à des assemblages plus grands et des systèmes en plusieurs parties. Un plateau peut nécessiter une grille de petites cavités, tandis qu'un autre peut nécessiter des poches profondes pour des assemblages plus grands.

Capacité grand format

Les emballages thermoformés peuvent être produits dans des dimensions allant jusqu'à environ 1 300 × 750 × 740 mm, sous réserve de la structure réelle du plateau et des exigences de production. Cette large capacité de formage est utile lorsqu'un système d'emballage couvre un grand assemblage ou plusieurs zones de produits.

Dispositions de cavités personnalisées

Le thermoformage permet de développer le motif de la cavité autour de la disposition du produit. Les cavités individuelles peuvent être espacées en fonction des dimensions des composants, et l'empreinte globale du plateau peut être adaptée aux structures de transport ou de stockage existantes.

Flexibilité de développement

Les produits électroniques peuvent changer au cours du développement. Les positions des connecteurs, les dimensions du boîtier, les configurations de circuits imprimés et la disposition des accessoires peuvent tous être révisés. Une approche flexible du thermoformage peut prendre en charge des projets de développement sélectionnés où des outils personnalisés et des structures grand format sont nécessaires.

Variété de matériaux

Le PP, le PET, le PS et d'autres thermoplastiques appropriés peuvent être envisagés dans le processus de thermoformage. Cela permet d'évaluer ensemble les exigences électriques, mécaniques et visuelles du plateau.

Intégration avec les fonctionnalités d'emballage

Le concept de formage peut intégrer des zones de positionnement, des structures d'empilage, des ouvertures et d'autres détails fonctionnels. Lorsqu’une protection supplémentaire de la surface est requise, des matériaux de rembourrage sélectionnés peuvent également être intégrés dans la conception de l’emballage.

Le thermoformage est particulièrement utile lorsque la géométrie de l'emballage doit suivre de près le produit plutôt que de forcer un composant complexe dans un format de barquette générique.

Le processus de fabrication doit toujours être sélectionné en fonction de la géométrie du produit, du comportement électrique requis, de la quantité de production et de la stratégie globale d'emballage. Le thermoformage est une option de processus plutôt qu'une réponse universelle pour chaque application d'emballage électronique.

Où les plateaux ESD sont-ils couramment utilisés ?

Les plateaux thermoformés contrôlés ESD peuvent prendre en charge de nombreuses étapes de la production électronique et de la logistique. La structure exacte dépend si l'emballage est destiné au stockage, à l'inspection, au déplacement sur la chaîne de production, à la rotation ou au transport.

• Composants électroniques :les connecteurs, les capteurs, les pièces liées aux PCB, les composants semi-conducteurs et autres produits sensibles à l'électricité statique peuvent être disposés dans des cavités dédiées.
• Manipulation des PCB :les cartes de circuits imprimés et les assemblages électroniques peuvent être pris en charge pendant le stockage temporaire, le transfert et le déplacement de la chaîne de production.
• Pièces électroniques de précision :les cavités individuelles peuvent aider à maintenir un positionnement organisé pour les composants avec des exigences de manipulation définies.
• Fabrication CMS :les plateaux de retournement réutilisables peuvent supporter des mouvements répétés entre les étapes de fabrication où un comportement électrostatique contrôlé est requis.
• Composants optoélectroniques :l'emballage peut être configuré pour les communications optiques et les assemblages optoélectroniques avec des conditions ESD spécifiées.
• Équipement électronique industriel :les composants et assemblages de grande taille peuvent être organisés pour le stockage, le transport interne et la manipulation contrôlée.

Inspection des composants

Les emballages destinés à l'inspection bénéficient d'un positionnement organisé et d'un accès clair au composant. Lorsque la transparence est importante, le PET peut être envisagé pour les structures qui permettent à l'opérateur de voir le produit alors qu'il reste à l'intérieur de la barquette.

Chiffre d'affaires SMT et ligne de production

Les environnements de production peuvent impliquer des mouvements répétés des plateaux entre les étapes du processus. Le PP peut être envisagé lorsque la résistance à la fatigue, la résistance aux chocs et le comportement en température correspondent aux exigences de manipulations répétées.

Manipulation des PCB et des assemblages

Les circuits imprimés et les assemblages peuvent avoir des dimensions plus grandes et des éléments de montage fragiles. Les cavités des plateaux doivent donc soutenir la carte sans entrer en contact avec des composants qui ne sont pas conçus pour supporter une charge.

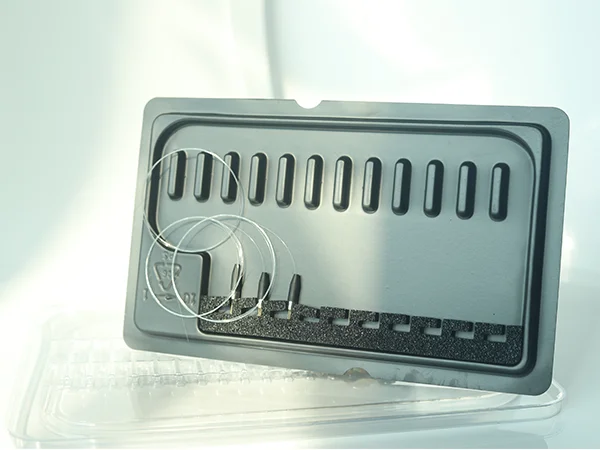

Emballage optoélectronique

Les composants de communication optique peuvent avoir des surfaces sensibles et des dimensions précises. Leur structure d'emballage doit tenir compte de l'orientation des composants, des zones de contact, de la séparation et des propriétés électrostatiques requises.

Comment la propreté et la protection des produits fonctionnent-elles ensemble ?

L'emballage électronique n'est pas seulement un dispositif de contrôle ESD. La propreté peut également être importante, en particulier lorsque les composants sont exposés à la poussière, aux particules ou à une contamination de surface lors de la fabrication. La conception de l'emballage doit donc tenir compte à la fois du comportement électrostatique et de la propreté physique de la barquette.

Un environnement de production propre peut aider à contrôler l’adhérence de la poussière lors de la fabrication des barquettes. La manutention, le formage, le découpage et le stockage des matériaux doivent être gérés de manière cohérente afin que le plateau fini soit adapté à l'application électronique prévue.

Zones de contact de contrôle

Toutes les surfaces des composants ne doivent pas toucher l’emballage de la même manière. Certains produits ont des surfaces cosmétiques finies, des contacts exposés, des surfaces optiques ou des saillies sensibles. La conception de la cavité peut limiter les contacts inutiles et éloigner les zones délicates des bords structurels.

Utilisez des inserts de protection lorsque cela est approprié

Certains modèles d'emballage peuvent incorporer des matériaux de rembourrage tels qu'une éponge lorsqu'une couche de contact souple supplémentaire est nécessaire. Cette approche peut contribuer à réduire les marques de contact en surface et de manipulation pour les produits présentant une apparence ou une sensibilité de contact plus élevée.

Maintenir des pratiques de manipulation propres

Les performances de l'emballage sont influencées par ce qui se passe après et pendant la production. Un stockage propre, des pratiques de chargement contrôlées et des procédures de manipulation appropriées peuvent aider à préserver l'état prévu du plateau avant qu'il n'atteigne le composant.

Envisagez la réutilisation

Les plateaux réutilisables peuvent subir de nombreux cycles de manipulation. Lorsque la réutilisation fait partie du système d’emballage, la conception doit tenir compte de la fatigue, des nettoyages répétés, de l’empilage et des chargements répétés. Le PP peut être utile dans les applications où ces caractéristiques correspondent aux performances électriques et mécaniques requises.

La gestion de la qualité basée sur l'ISO peut fournir un cadre structuré pour le contrôle des processus, tandis que des tests tiers applicables peuvent être utilisés pour évaluer les caractéristiques pertinentes des matériaux ou des produits en fonction des exigences du client.

Quelles informations sont nécessaires pour le développement personnalisé ?

Les barquettes personnalisées fonctionnent mieux lorsque la conception de l'emballage commence par des informations claires sur le produit et le processus de manipulation. Plus les données sont complètes, plus il est facile de déterminer la géométrie de la cavité, la direction du matériau, la plage de résistance et la structure globale du plateau.

1. Définir le produit.Fournissez les dimensions du produit, sa forme générale, les saillies critiques et toutes les zones qui doivent rester libres de contact.
2. Définir l'environnement de manipulation.Expliquez si le plateau est utilisé pour le stockage, le transfert manuel, la rotation de la chaîne de production, l'inspection, l'empilage ou le transport.
3. Définir les exigences ESD.Indiquer la plage de résistance de surface requise ou les exigences d'emballage applicables au composant.
4. Définissez les dimensions du plateau.Fournissez la longueur totale, la largeur, la hauteur souhaitées ainsi que toutes les restrictions imposées par les conteneurs de transport ou les équipements de production.
5. Définir la structure de la cavité.Déterminez le nombre de cavités, la profondeur des cavités, l'espacement, l'orientation et la direction de chargement du produit.
6. Définir des fonctions supplémentaires.Identifiez les exigences en matière d'empilage, d'emboîtement, de rembourrage, de positionnement, d'ouvertures, d'étiquettes ou de logo, le cas échéant.
7. Passez en revue la direction du matériau.Comparez le PP, le PET et le PS aux exigences électriques, mécaniques, de température et d'apparence de l'application.

Dessins et données dimensionnelles

Les dessins techniques peuvent fournir des informations précises sur les dimensions critiques, les tolérances et les interfaces des composants. Les spécifications dimensionnelles sont également utiles lorsque le produit a une géométrie relativement simple.

Informations physiques sur le produit

Un produit physique peut aider à clarifier les formes irrégulières, les surfaces de contact réelles, les transitions de hauteur et les composants saillants qui peuvent être difficiles à décrire uniquement par les dimensions de base. L’objectif est de comprendre l’enveloppe réelle du colis avant de finaliser la conception de la cavité.

Équipement d'emballage et logistique

Le plateau doit également être conçu en fonction de la manière dont il se déplacera dans l'usine. Les dimensions du conteneur, la hauteur d'empilage, la profondeur d'emboîtement, le dégagement du convoyeur et l'accès de l'opérateur peuvent tous affecter la forme finale.

Un cahier des charges de projet doit donc décrire le parcours complet du plateau, depuis le chargement en passant par le stockage et le transfert sur la chaîne de production jusqu'à son emballage final ou son transport. Cette vision plus large permet d’éviter que la conception de la cavité ne résolve une seule étape du processus.

Que faut-il vérifier avant l'expédition ?

Les plateaux électroniques finis doivent être vérifiés du point de vue électrique et physique. A tray can meet the intended dimensions while failing to maintain the required resistance characteristic, just as it can meet the resistance range while having cavity or stacking issues.

Vérification électrique

La plage de résistance de surface spécifiée peut être vérifiée avec un équipement de test de résistance approprié. La vérification doit être effectuée conformément à la méthode d’essai applicable et aux exigences d’emballage.

Vérification dimensionnelle

Les dimensions critiques doivent être mesurées par rapport aux exigences de conception convenues. Une attention particulière doit être accordée à la profondeur de la cavité, à la position de la cavité, au périmètre du plateau et à toute fonctionnalité en interface directe avec le composant ou l'équipement de manutention externe.

Contrôle de propreté

Les plateaux finis doivent être inspectés pour détecter toute contamination visible et tout débris de matériau. Ceci est particulièrement pertinent pour les emballages électroniques où la propreté peut influencer l’environnement de manipulation.

Cohérence de la production

La gestion de la qualité doit couvrir l'entrée des matériaux, les conditions de formage, le parage, l'inspection et la manipulation du produit fini. Un processus reproductible est important car les caractéristiques électriques et physiques du plateau doivent rester cohérentes tout au long de la production.

Si nécessaire, les matières premières et les produits finis peuvent également être soumis à des tests tiers applicables. La portée précise des tests doit être établie en fonction des exigences techniques du client et de l'application électronique prévue.

Pour une vue plus large des capacités d'emballage thermoformé personnalisé, visitezEmballage thermoplastique antistatiqueet comparez le matériau requis, la plage de résistance, la structure du plateau et les conditions d'application avant de finaliser les spécifications de l'emballage.
